Hilti nail selection guide

選擇適用於混凝土鋼釘的快速指南

直接緊固於混凝土

各款鋼釘都有其特性

市面上可應用於直接緊固的鋼釘選擇非常多。要瞭解各種鋼釘類型之間的差異、挑選符合所需的鋼釘並非易事。我們的緊固系統設計在廣泛的應用帶來絕佳表現。

決定鋼釘性能的關鍵是什麼

混凝土的特性、鋼釘設計和所選用的緊固系統等多種因素,會影響鋼釘在工作現場發揮的性能。決定鋼釘是否適用於混凝土的三個主要因素是:固定率(即鋼釘牢固的百分比)、支撐值和鋼釘成本。

如何選擇適用於混凝土的鋼釘?

請繼續閱讀,瞭解更多影響因素的相關資訊。



1. 混凝土的基本認識

Nail in concrete

要將鋼釘打進混凝土,必須敲碎並壓實混凝土,為釘腳造一個孔。當鋼釘進入混凝土的基材時,還必須能夠承受硬質骨料的撞擊。鋼釘的支撐值與它嵌入的深度有直接相關。



我們將混凝土分為三種類型:

軟質 (S)

  • 低抗壓強度(如 20-45 MPa)
  • 小到中等尺寸的骨料,如軟石灰岩
  • 例如:輕質混凝土

硬質 (T)

  • 中等至高抗壓強度(如 45-65 MPa)
  • 中等尺寸的骨料,如石灰岩、坑礫石
  • 例如:常重混凝土

極硬質(V)

  • 高抗壓強度(如 ≥ 65 MPa)
  • 高比例的大型骨料,主要為硬質,如石英、花崗岩
  • 例如:高性能混凝土,極老的混凝土



2. 鋼釘特性

穿透性和緊實性,即鋼釘穿透和壓實混凝土的能力,受到三種鋼釘設計特色的巨大影響:



  • Nail tip shapes
    1 / 3

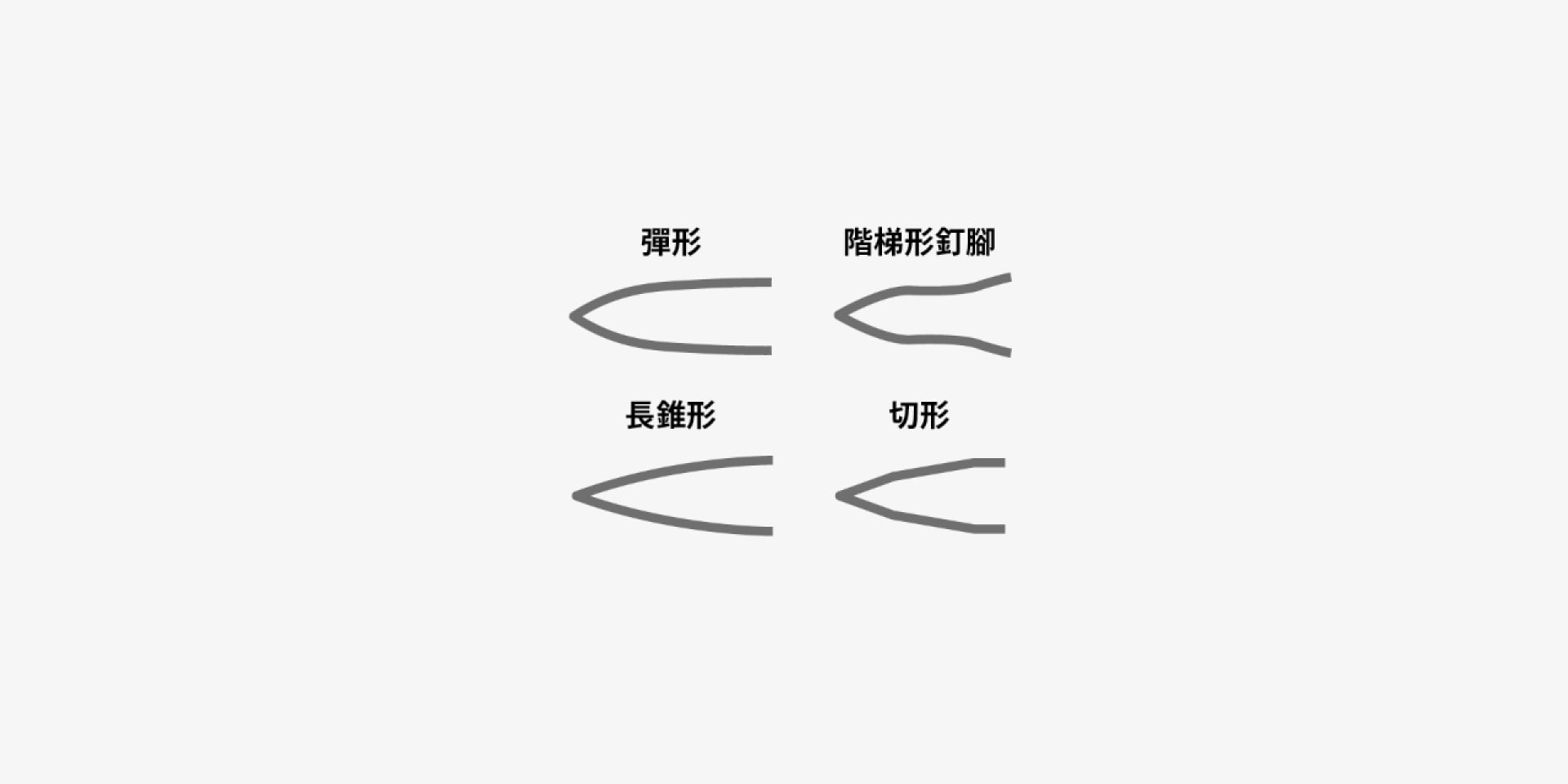

    釘尖外形

    釘尖外形會影響鋼釘穿透混凝土的程度。目前有四種不同的外形。切形釘尖、彈形釘尖、階梯形釘腳和長錐形釘尖。

  • Nail geometry
    2 / 3
    鋼釘形狀

    長度和直徑也會影響鋼釘穿透混凝土的容易程度。

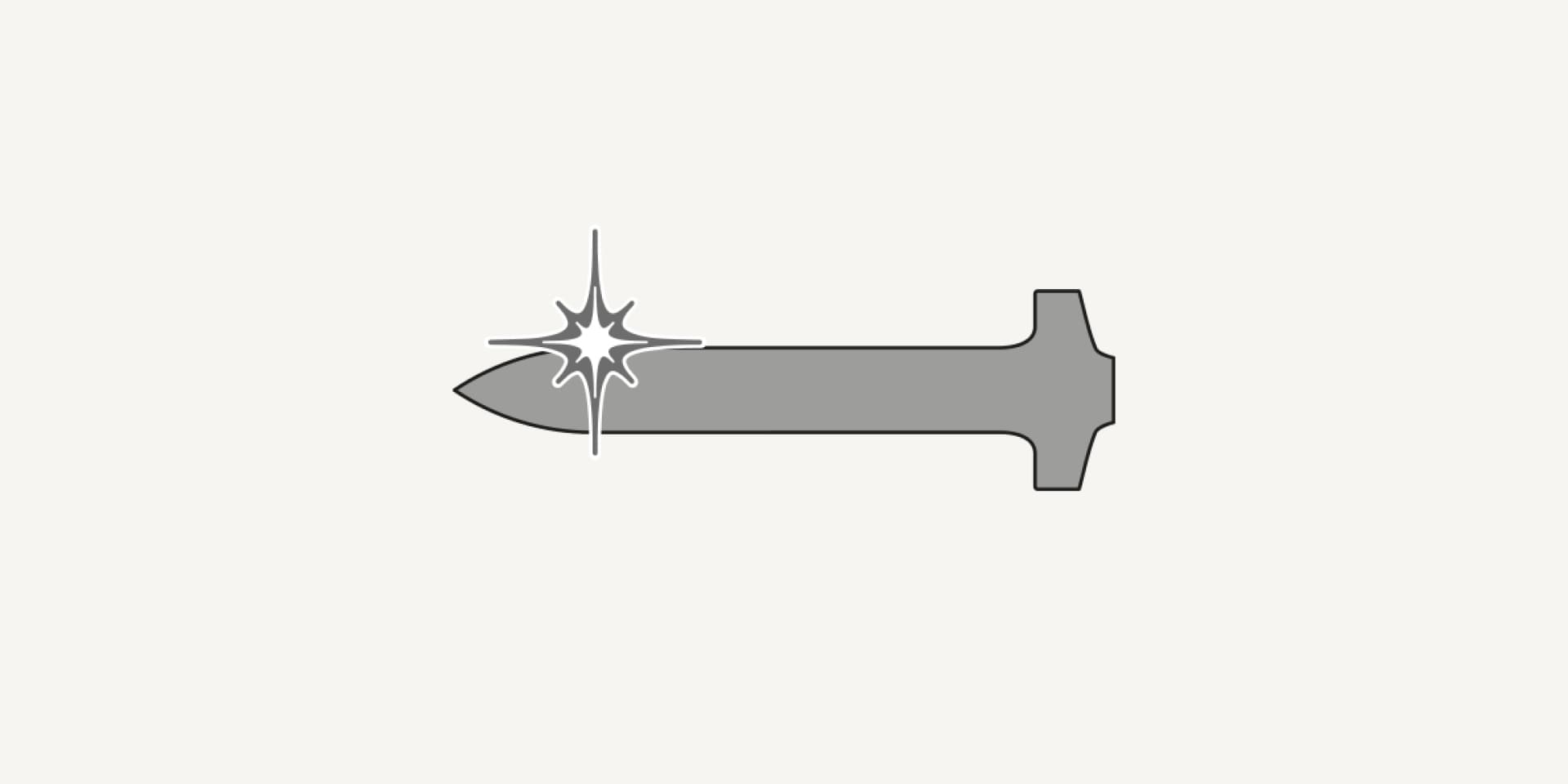

  • Nail hardness
    3 / 3

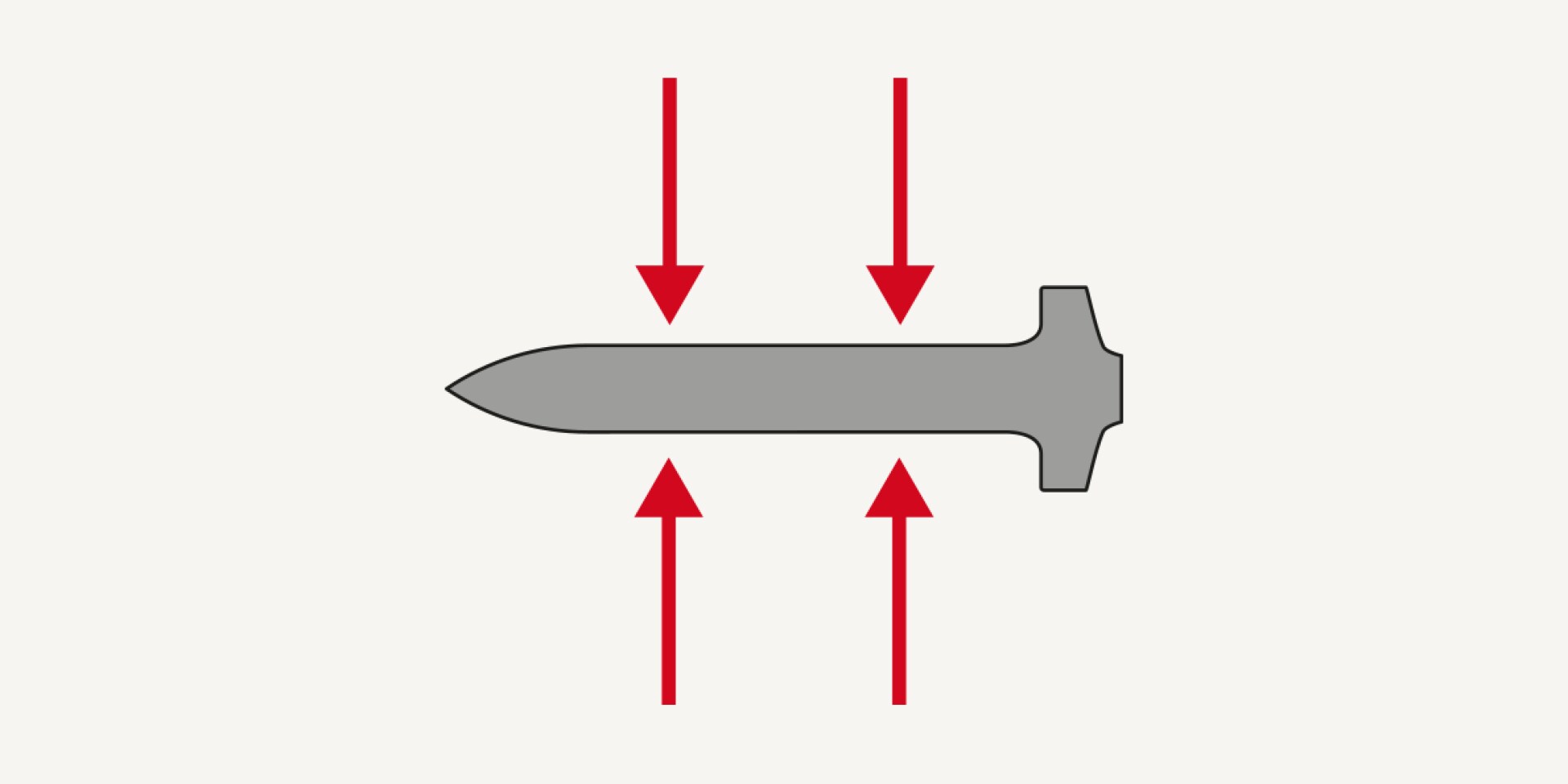

    鋼釘硬度

    鋼釘的硬度會影響成功打入的可能性。較硬的鋼釘更容易打入硬質材料。但是如果鋼釘太硬,撞擊到混凝土中的硬質骨料時會產生斷裂,而非彎曲。因此,良好的鋼釘不只要堅硬,還有足夠的延展性得以彎曲,不會在撞擊骨料時斷裂。

3. 影響你選擇鋼釘的因素

應用直接緊固最重要的三個要素是:



  • Nail stick rate
    1 / 3

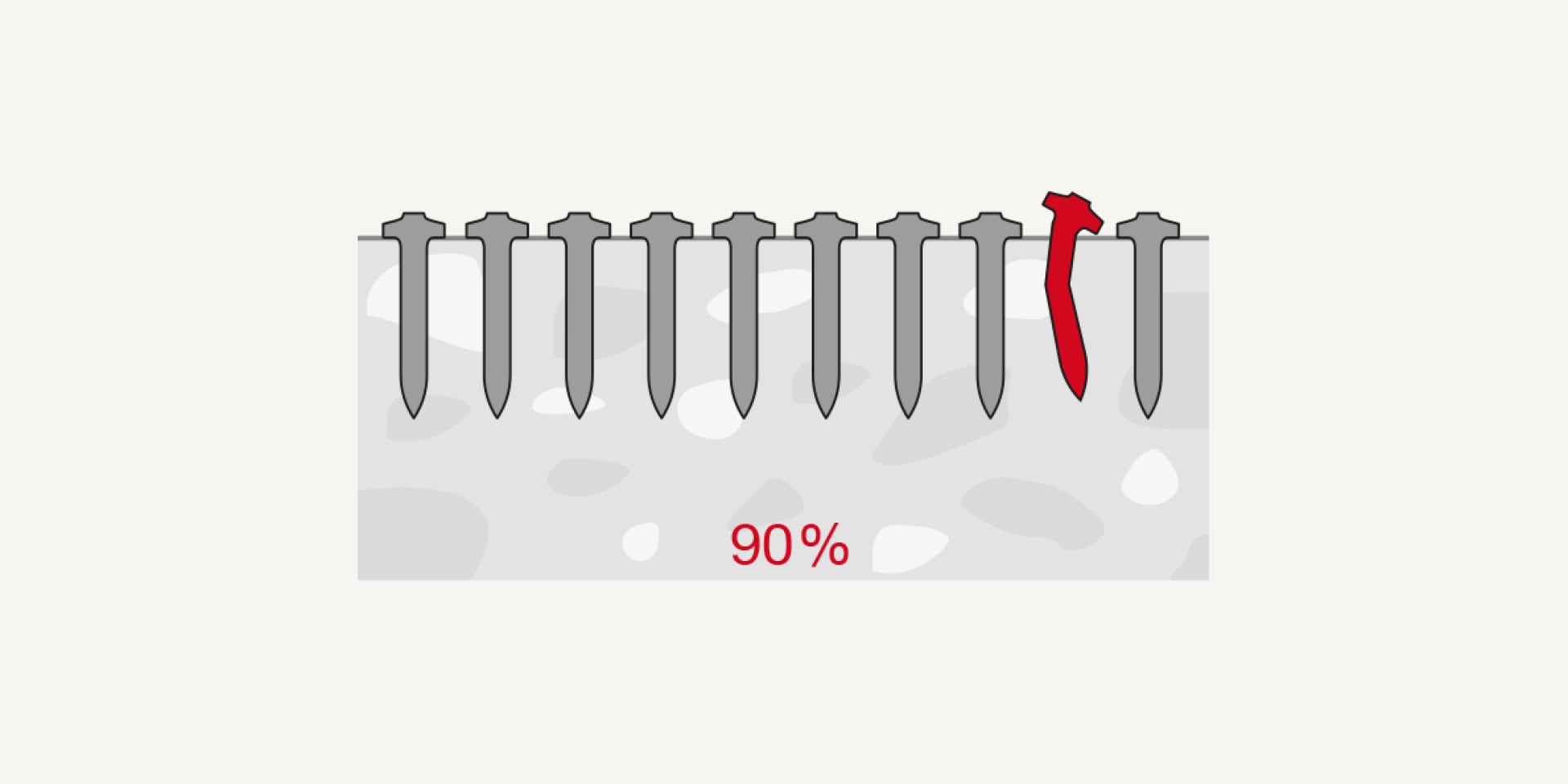

    固定率

    固定率表示鋼釘適當地打入至正確深度的百分比

  • Nail holding value
    2 / 3

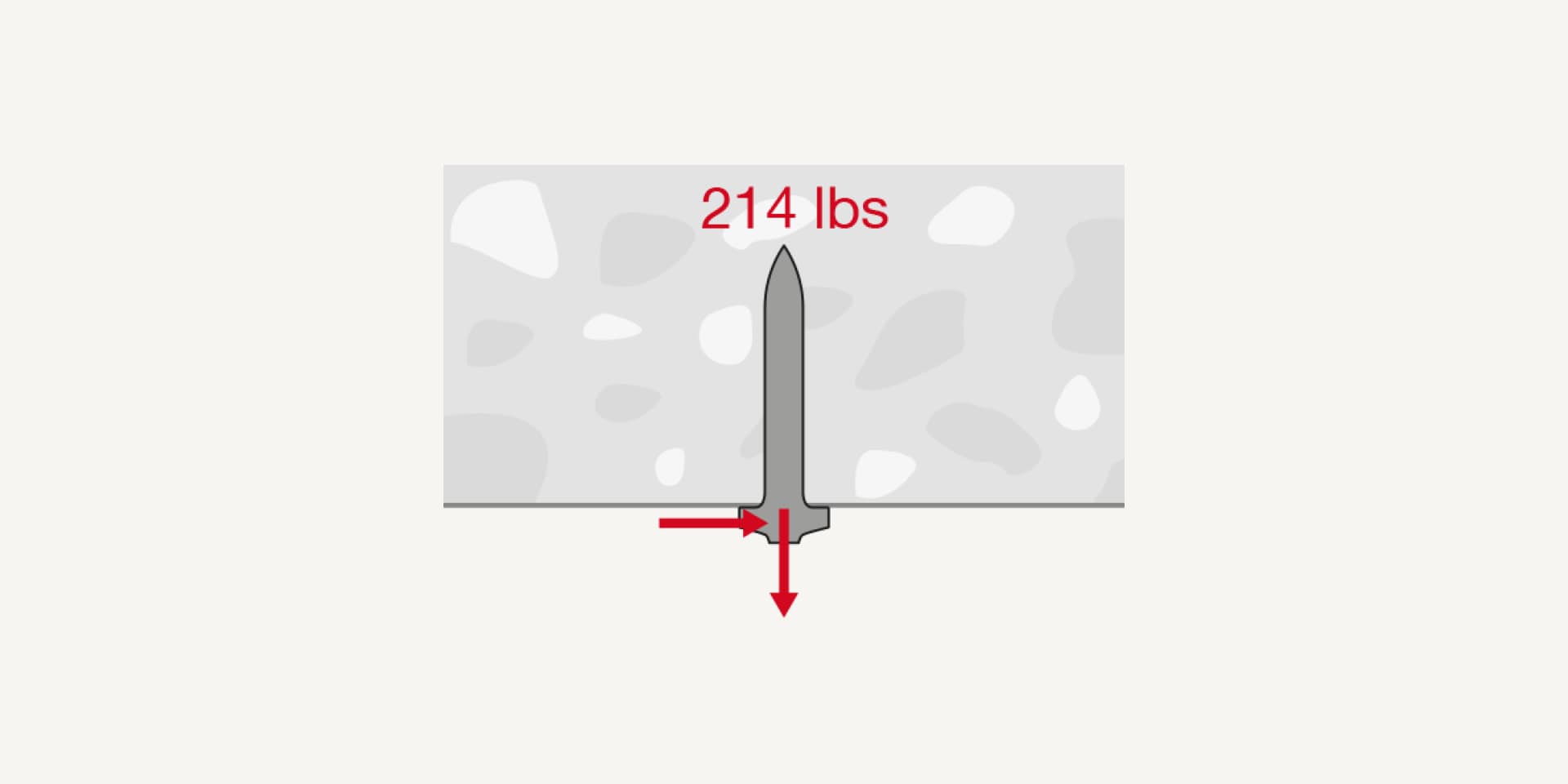

    支撐值

    支撐值可以用來衡量鋼釘的承重能力。負載可分為兩種類型:剪切和張力。剪切負載與鋼釘釘腳成直角,而張力負載是向中心的。

  • Nail cost
    3 / 3

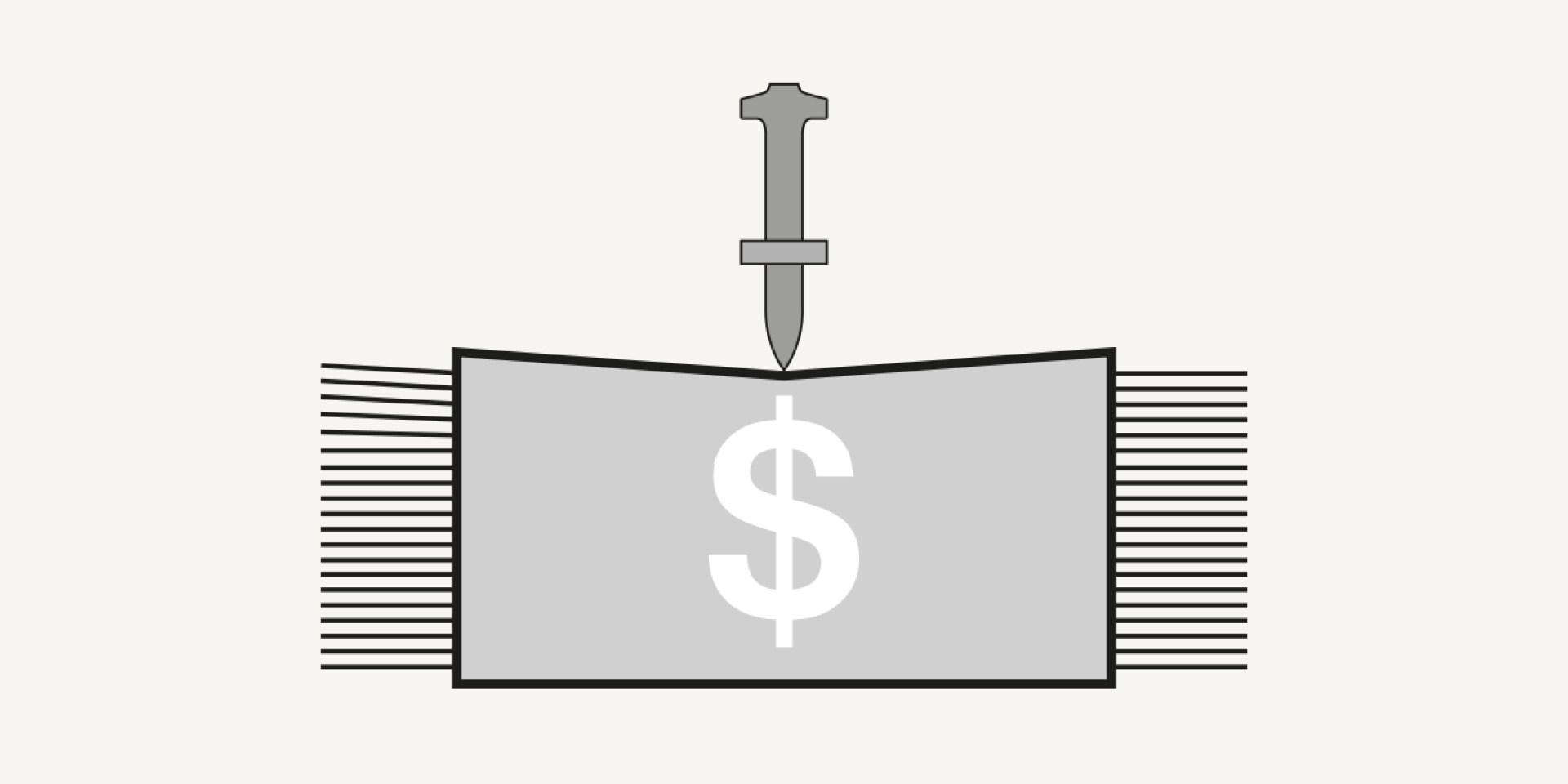

    鋼釘成本

    喜利得多種類的鋼釘提供各類應用最具成本效益的解決方案,讓你根據需求選擇合適的鋼釘。

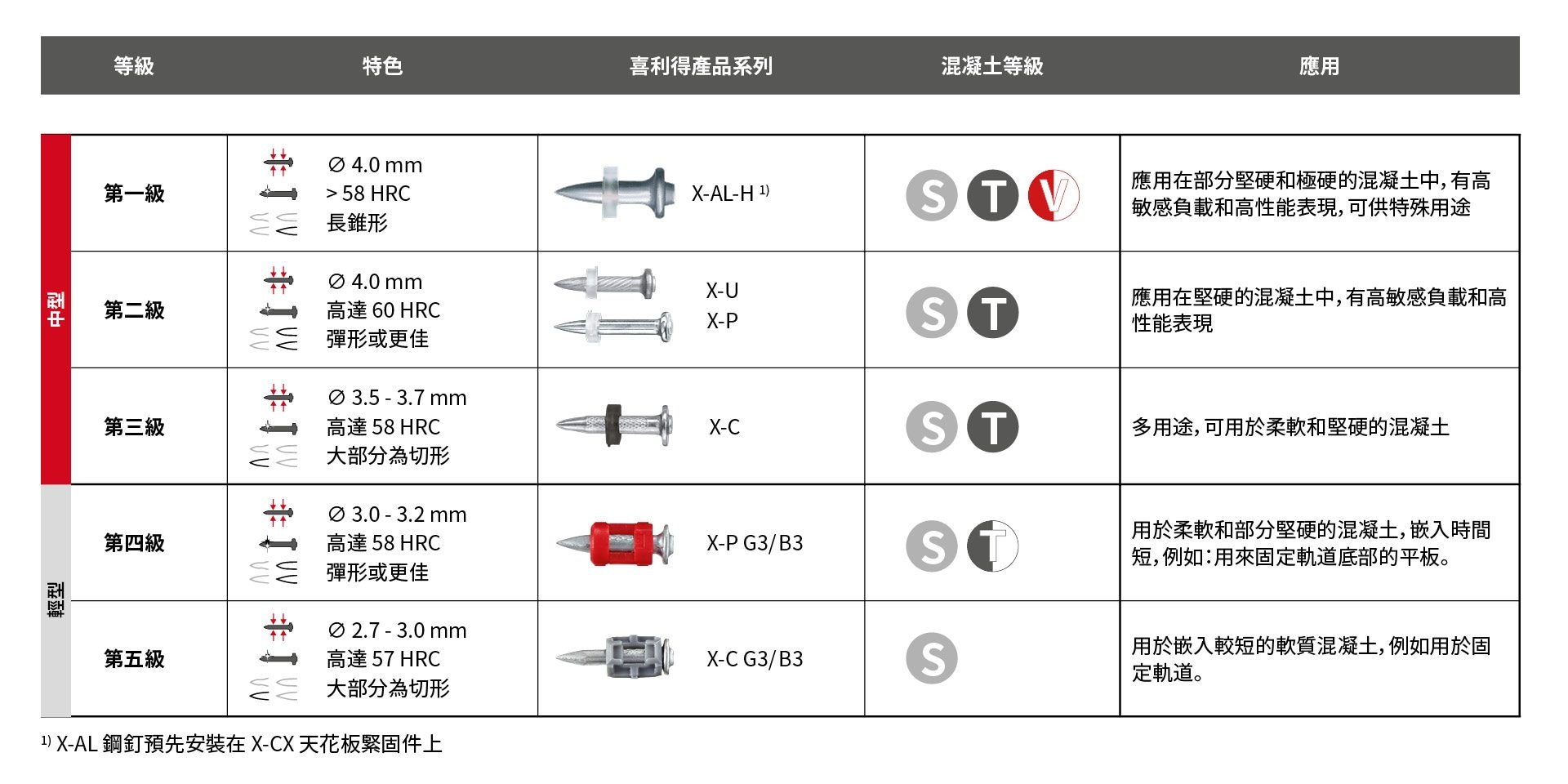

4. 鋼釘等級

目前已開發不同種類、適合廣泛應用的鋼釘。分為下表中的五個級別。一般來說,假設此鋼釘適合你使用,輕型第五級鋼釘是最經濟實惠的方案,因為其成本最低。成本與製造技術及鋼釘製材有直接相關。較高的鋼釘等級在嚴苛的狀況下能發揮更佳性能,但是製造成本及鋼釘價格也隨著等級增加。


Please enter alternative text here (optional)

5. 嵌入

Nail embedment table

另一個影響鋼釘性能的因素是嵌入深度。可以打得更深的鋼釘通常有承受更高負載的能力。但如果需要將鋼釘打得更深,會有兩種負面效果:由於鋼釘必須進一步穿透混凝土,固定率會因而降低,並且需要更高的能量。



6. 鋼釘和混凝土

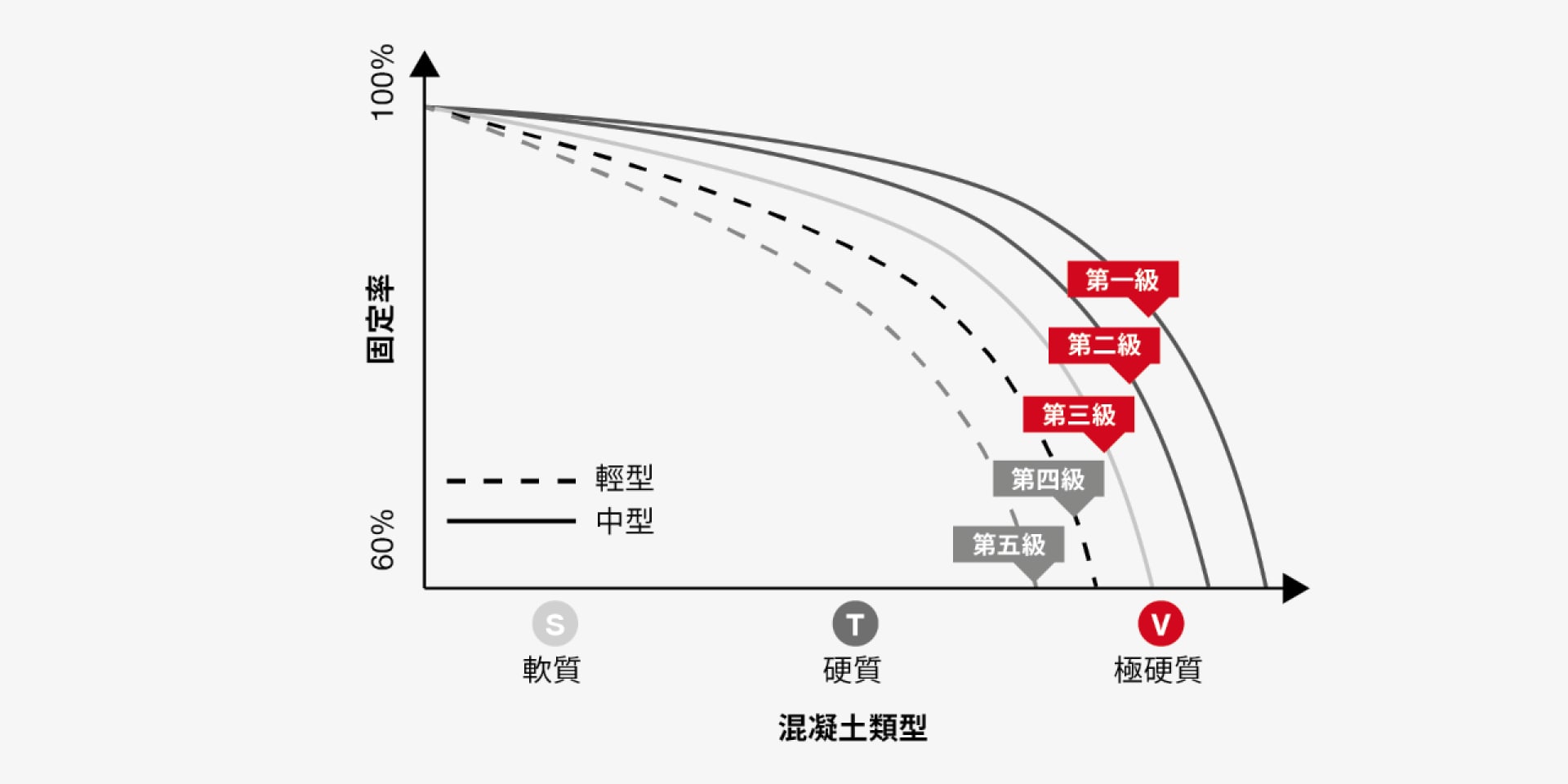

  • Stick rate of nail classes in different concrete types
    1 / 2
    不同等級的鋼釘對不同類型混凝土的固定率

    鋼釘的性能取決於混凝土類型和其骨料分佈。所有種類的鋼釘在軟質混凝土中表現都大同小異,但隨著混凝土硬度增加,固定率也會不同。

  • Stick rate versus holding values of nail classes
    2 / 2

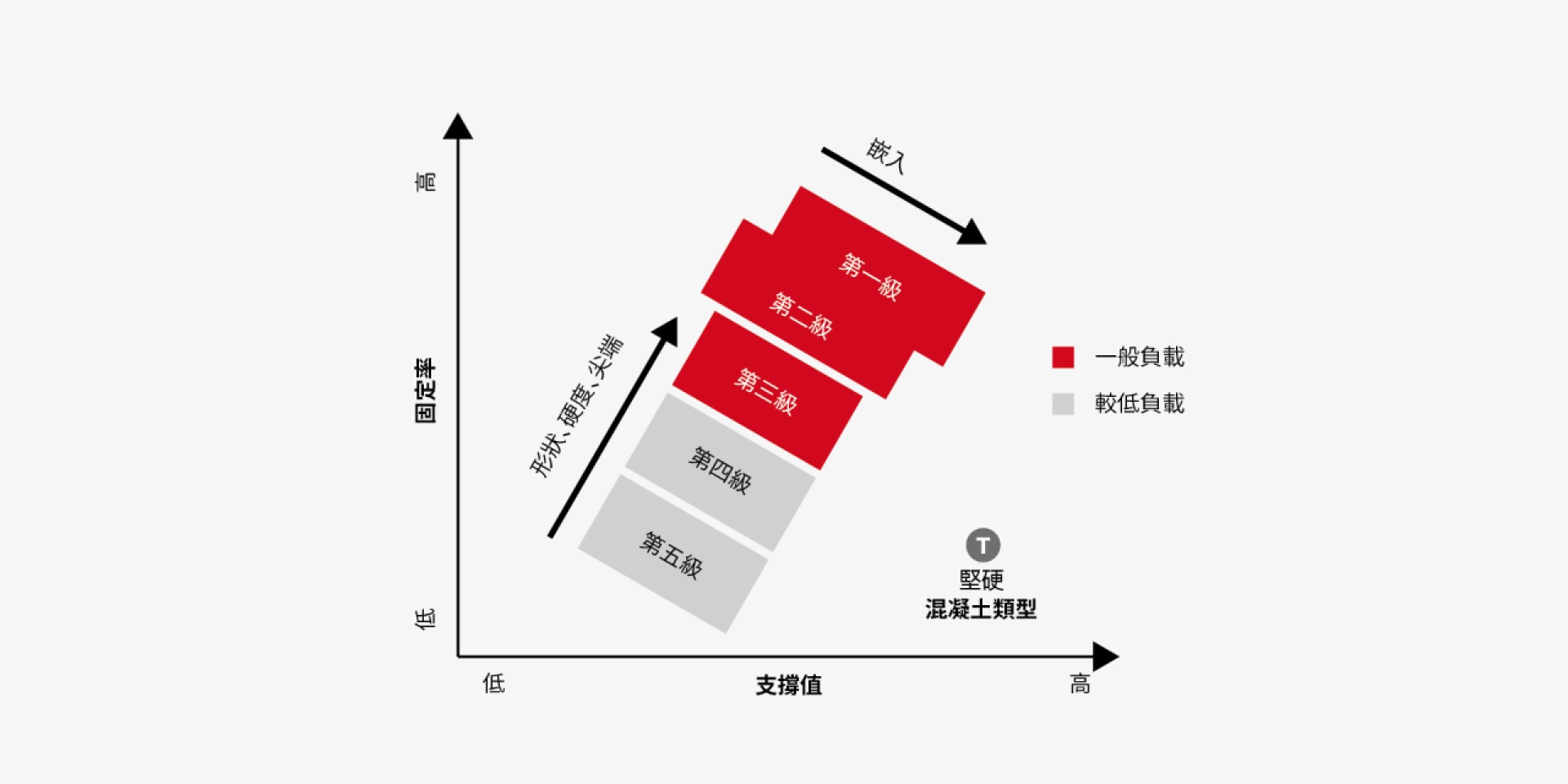

    不同等級鋼釘的固定率和支撐值

    堅硬的混凝土使鋼釘之間的差異變得明顯。高等級鋼釘比低成本的鋼釘有更佳表現。認識鋼釘種類之間嵌入深度、鋼釘形狀、硬度和尖端外形的不同。

7. 喜利得系統

我們的緊固系統確保達到鋼釘最佳的垂直度、良好的導管頭和適當的能量,有助於確保鋼釘正確打入。

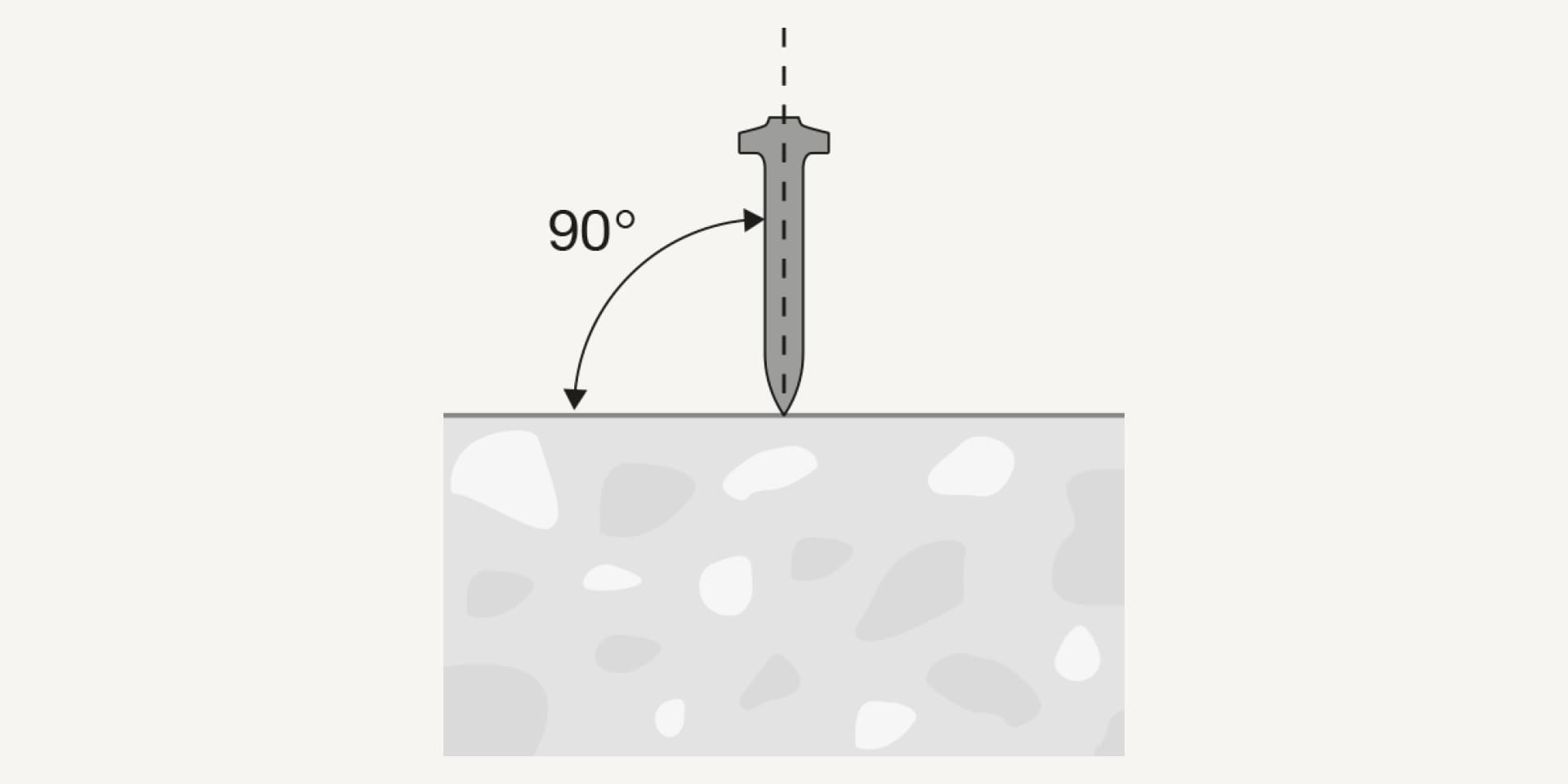

  • Nail perpendicularity
    1 / 3
    垂直度

    我們的緊固工具可確保鋼釘垂直工作表面,避免以特定角度打入而導致的失敗。

  • Nail guidance
    2 / 3
    導管頭

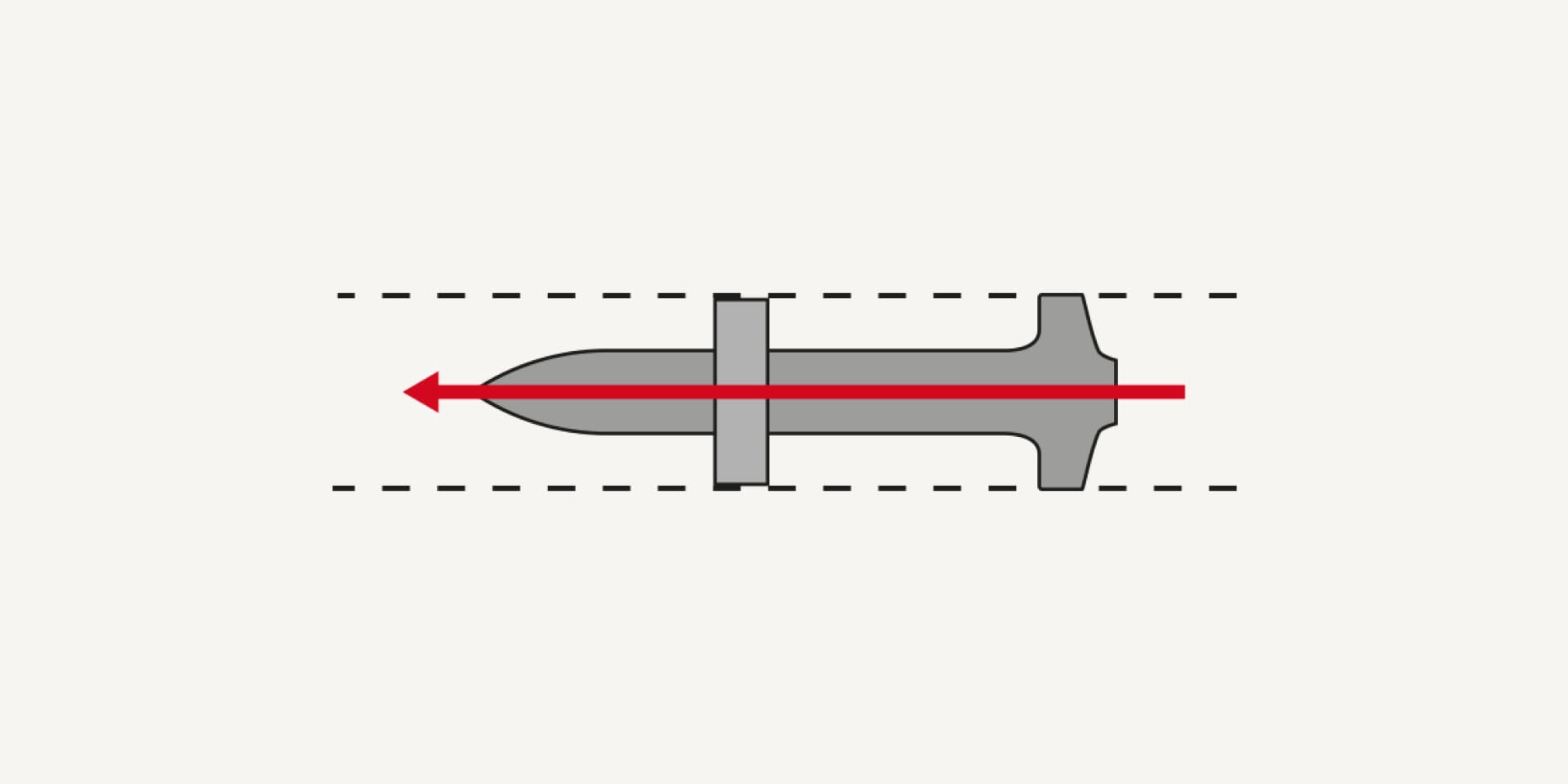

    由於使用工具中的優良導管頭和固態墊圈,鋼釘能以你想要的角度從工具裡釘出。

  • Nail fastening energy
    3 / 3
    緊固能量

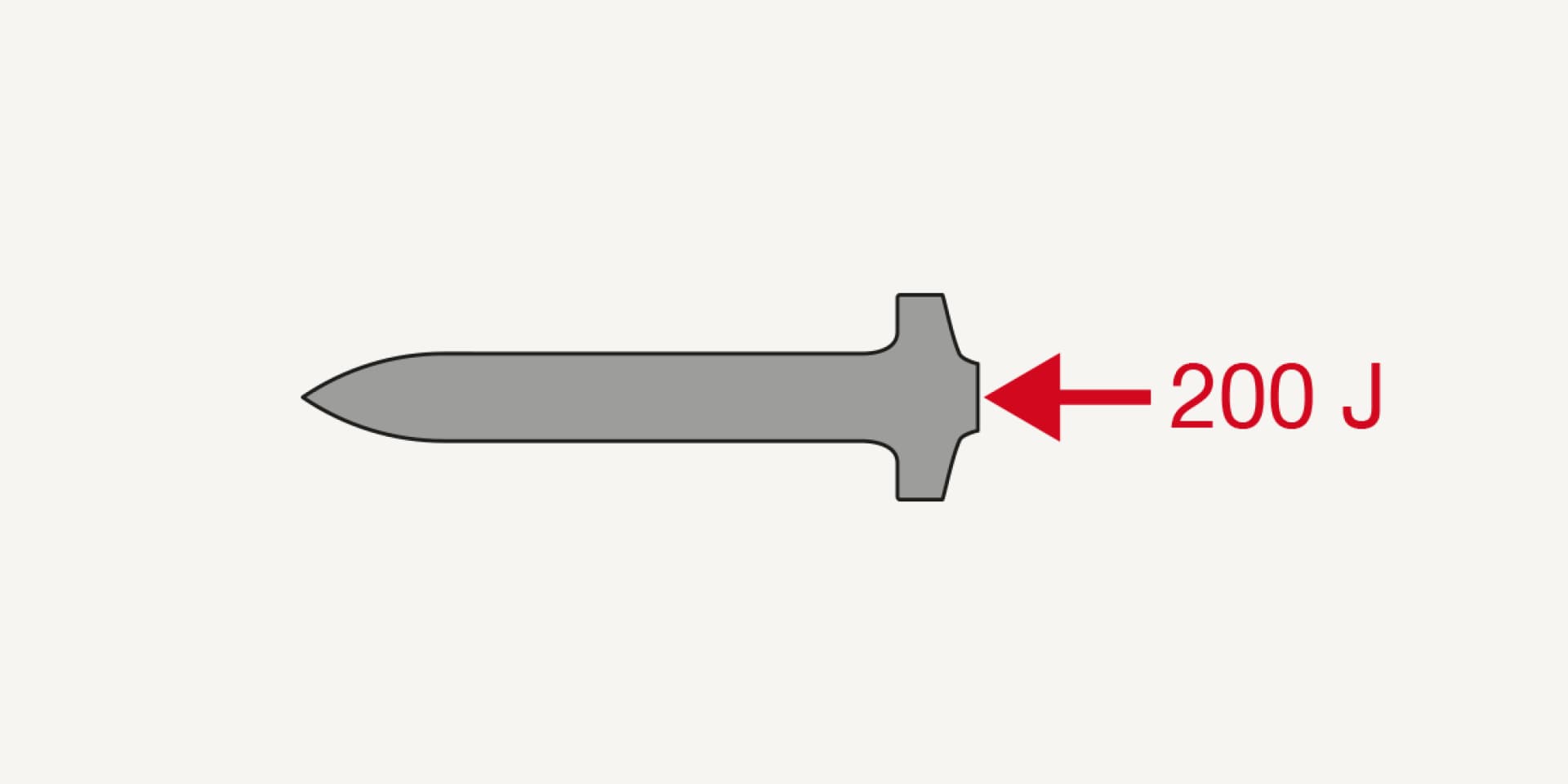

    由喜利得工具釋放的鋼釘驅動能量受到精確的控制,確保穩固達到所需的嵌入深度。

8. 根據你的需求選擇合適的鋼釘

以下四個簡單的步驟,幫助你找到合適的鋼釘:
1. 瞭解應用於何處
2. 具體明白需求很重要
3. 認識喜利得鋼釘系列
4. 然後根據所需選擇合適的鋼釘


依循以下四個步驟將能幫助你:
·達到最佳固定率
·達到所需的支撐值
·選擇最具成本效益的鋼釘
·根據選擇合適的釘匣並調整功率設定,達到最佳嵌入深度





9. 想深入瞭解?

關於我們的鋼釘及其規格的更多資訊,請參閱《喜利得技術指南》或我們的《直接緊固技術手冊》。或者下載特定國家/地區可使用的鋼釘選擇應用程式。
