後置植筋 VS.後置錨栓

現在可以使用 ACI 318 的規定來設計後置植筋達到發展長度。ICC-ES“混凝土構件中後置黏結錨栓的驗收標準”（也稱為 AC308）現在包括評估化學藥劑系統使用的規定 符合 ACI 318 第12章（非地震）和第 21 章（地震）的發展和搭接規定。 AC308 表 3.8 中概述的測試計劃包括在將後置植筋後安裝到深達 60d 時對化學藥劑系統進行評估。 成功完成 AC308 測試計劃的化學要劑系統將在 ICC-ES 評估服務報告中獲得國際建築規範 (IBC) 的認可。

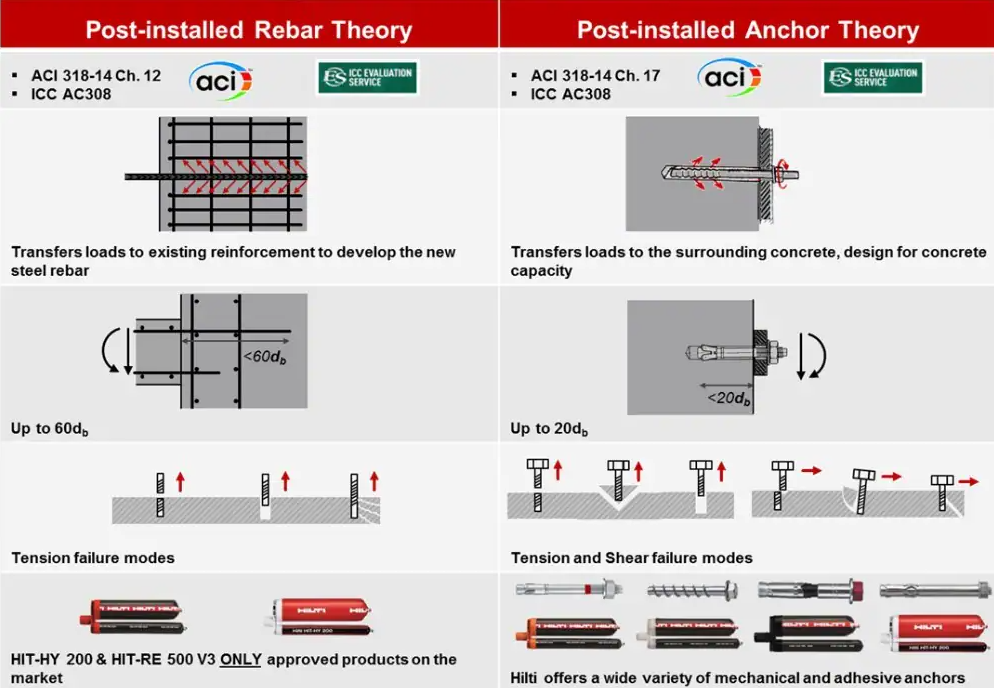

使用 ACI 318 第 12 章和第 21 章的發展和搭接規定設計後置植筋與使用 ACI 318 第17章 的錨固規定設計後置植筋不同。

即使當錨固元件是一根鋼筋時，它本質上也類似錨固螺栓。 因此，鋼筋錨栓在受拉力時可能會出現三種可能的失效模式：鋼材失效、混凝土破裂和黏結失效；以及三種可能的剪力破壞模式：鋼材破壞、混凝土破裂和混凝土撬出。

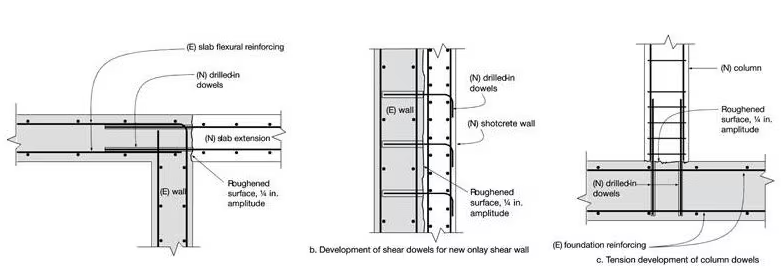

使用後置植筋的結構細節示例：

請訪問我們的 後置植筋設計中心了解有關後置植筋應用的資訊。

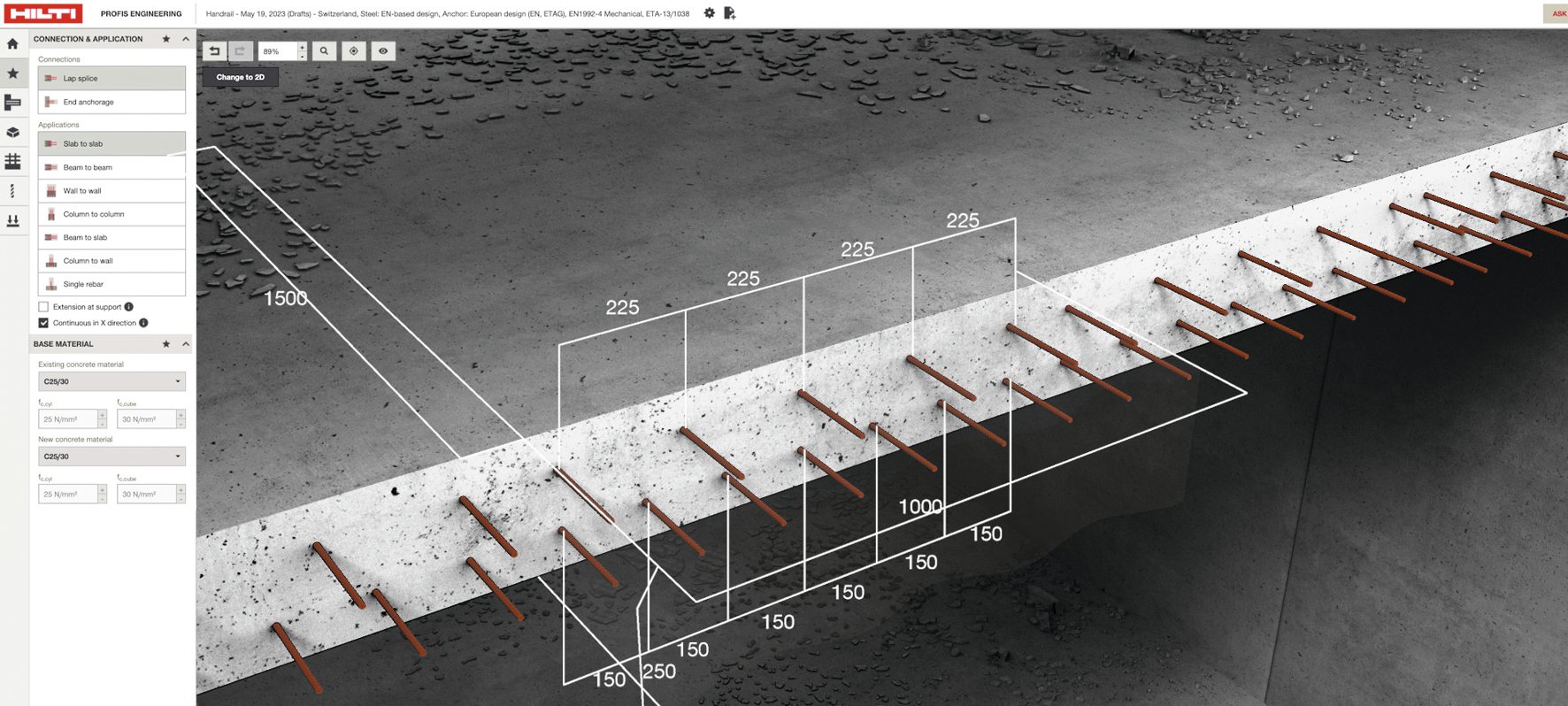

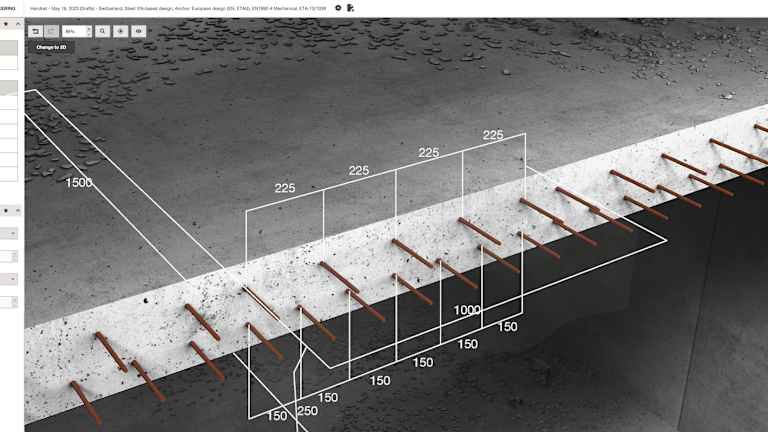

喜利得是第一家為後安裝鋼筋應用提供軟體解決方案的製造商，PROFIS Engineering 是一款雲端上的設計軟體，允許工程師使用市場上僅有的兩種經認可的化學藥劑錨固系統（HIT-HY 200 和 HIT-RE 500 V3）來設計安裝後置植筋。 PROFIS Engineering 計算拉力和壓力搭接接頭長度、接頭鋼筋的發展長度、特殊力矩構架和特殊結構牆的發展長度以及剪力摩擦筋的發展長度。PROFIS Engineering 還根據使用剪力摩擦理論進行的研究來計算後置植筋的埋入深度。
